Veldsterkte meter

Voor de handige knutselaar zijn er diverse schema's te vinden op het internet. Eentje daarvan hebben we eruit gepakt en willen we als voorbeeld laten zien. Het is een schema wat op een klein gaatjes print gemaakt kan worden, dus niets knoeien met etsmiddel.

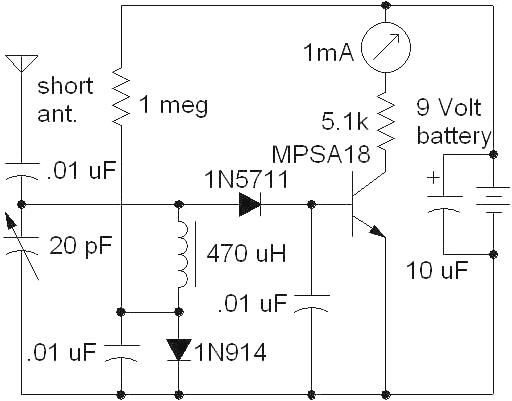

Klik op het onderstaande schema voor een vergroting.

Onderdelenlijste:

  • 3 * condensator 0.01 uf.
  • 1 * electrlitische condensator 10 uf.
  • 1 * instelbare condensator 20 pf.
  • 1 * weerstand 1 Mohm.
  • 1 * weerstand 5,1 Kohm.
  • 1 * smoorspeol 470 uH.
  • 1 * diode 1N914
  • 1 * diode 1N5711
  • 1 * transistor MPSA18
  • 1 * mA meter, deze haal je bv. uit een oude cassettendeck. (VU meter)
  • 1 * batterij van 9 Volt.
  • 1 * gaatjesprint, dit hoeft niet groot te zijn, maar voor de beginners is een halve eurokaart een goede start.
